S.Baby Glide & Vibe.80 step by step

Voici un nouveau modèle qui est la version mini du S.Glide & jerk.120.

Je vous propose de suivre sa construction pas à pas.

Partie 1: le dessin

S.Baby-Glide-and-Vibe.80_step01

Partie 2 : Le bois

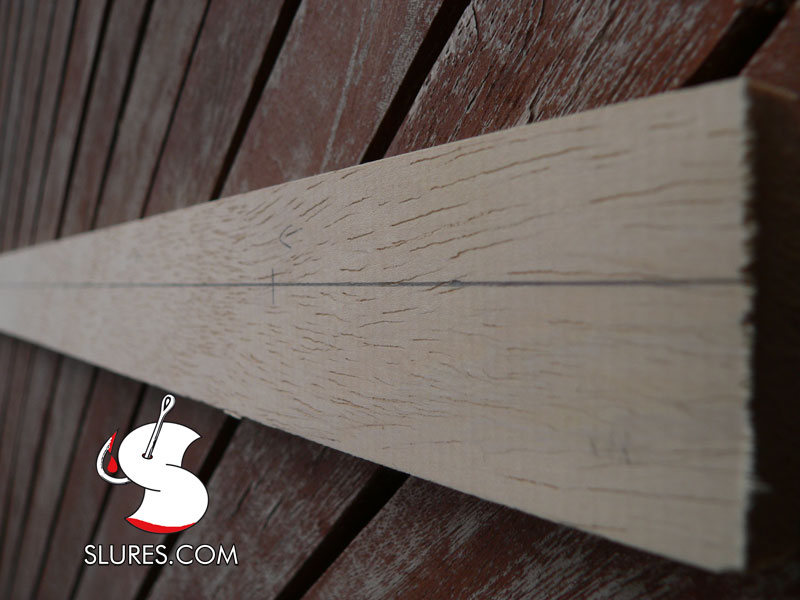

je trace une ligne sur ma planche de samba, et la maque en partie de 8.5cm puisque mon leurre va faire 8cm et enfin je marque avec des flèches le sens du bois.

S.Baby-Glide-and-Vibe.80_step02

Partie 3 : le calque

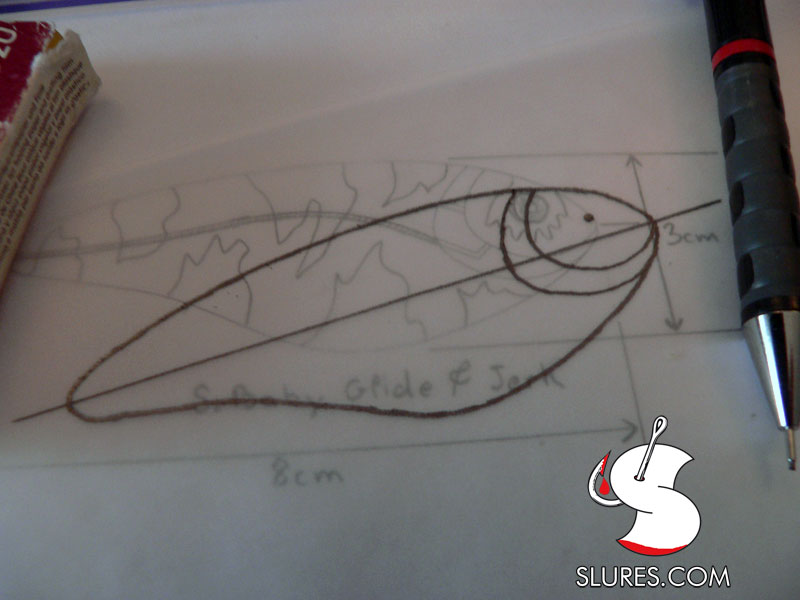

Je trace un trait qui sépare mon leurre, puis je le recopie sur du papier calque.

S.Baby-Glide-and-Vibe.80_step03

Partie 4 :

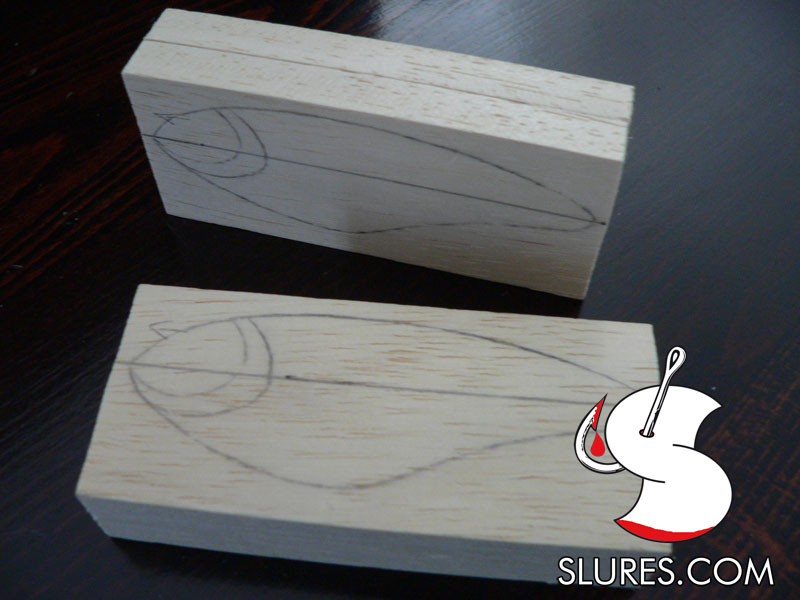

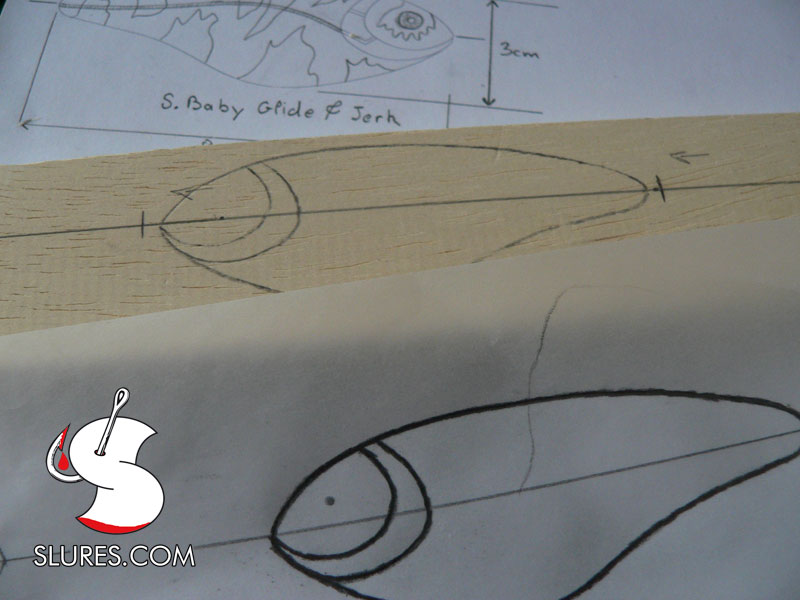

Je trace la forme sur le bois à l’aide du papier calque.

S.Baby-Glide-and-Vibe.80_step04

Partie 5 :

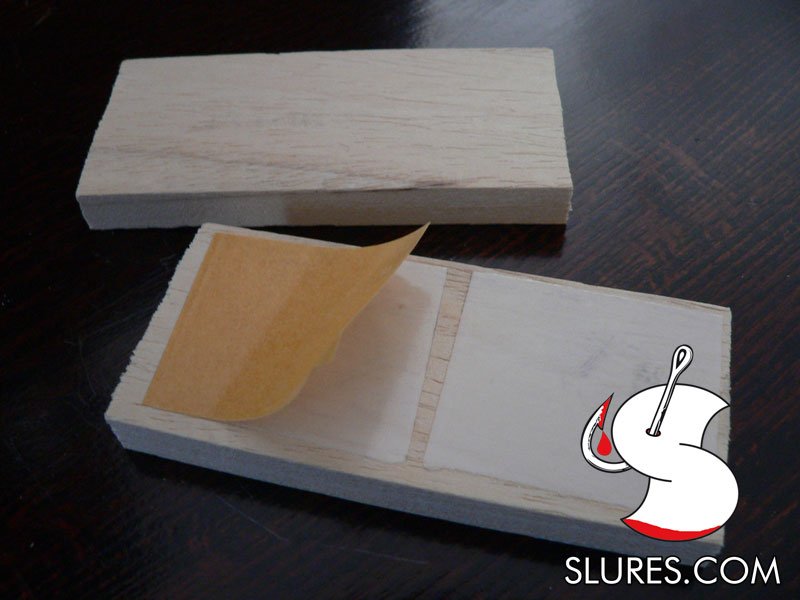

Après avoir découper ma planche en partie de 8,5 cm je les colle à l’aide de scotch double faces.

S.Baby-Glide-and-Vibe.80_step05 S.Baby-Glide-and-Vibe.80_step05_1

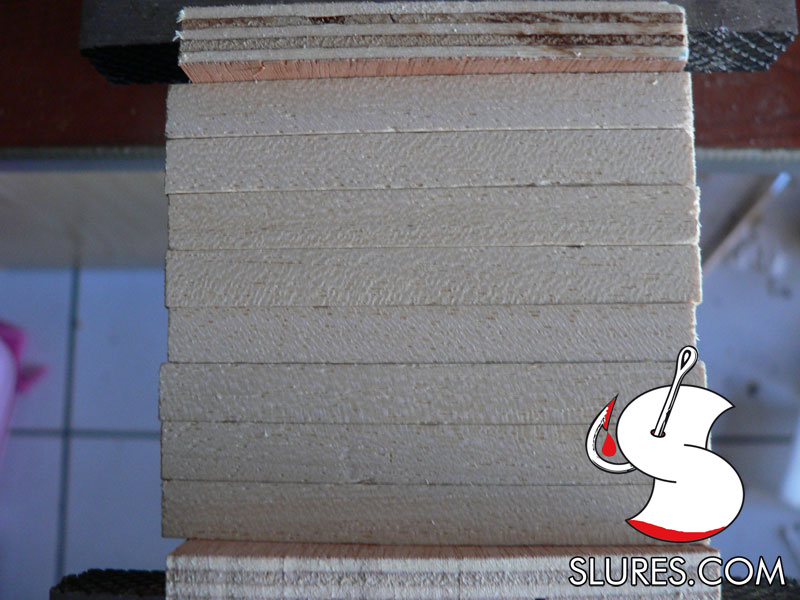

Je les serre à l’aide d’un étau pendant 10 minutes pour que le scotch adhère bien.

S.Baby-Glide-and-Vibe.80_step05_2

Partie 6 :

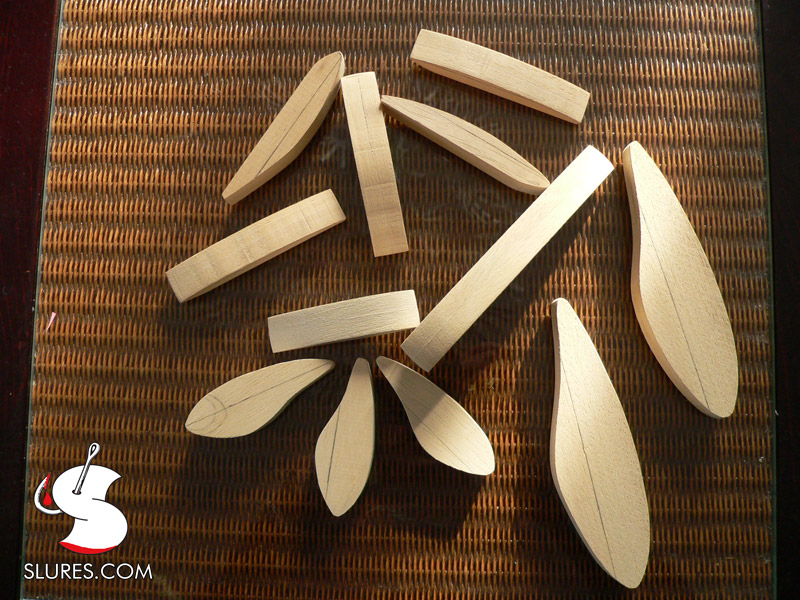

Je découpe les planches au plus près du tracé, puis je ponce avec du papier verre en 80.

etape06

Partie 7 :

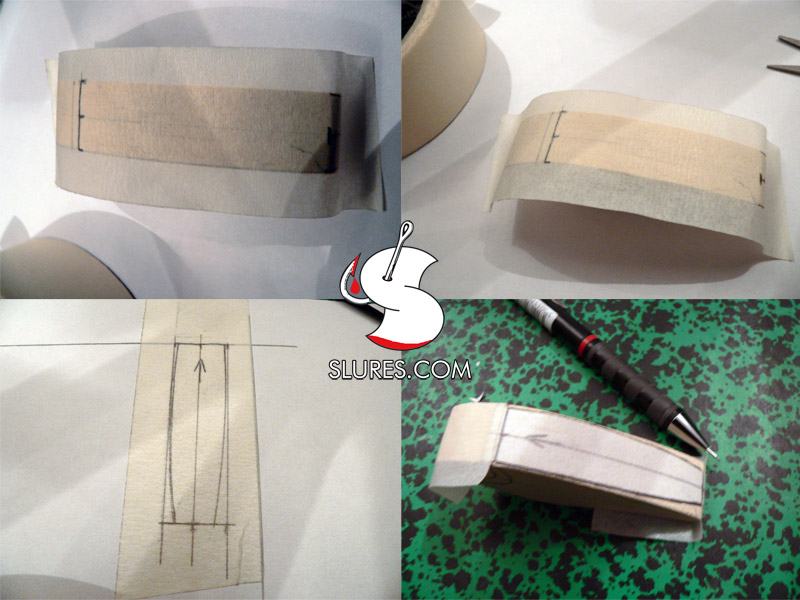

A l’aide de scotch de peintre je vais tracer le dessus et dessous du leurre.
Je colle une bande de scotch sur le leurre et je marque les extrémités et le milieu.
1) Je décolle mon scotch du leurre et le colle sur une feuille blanche2) je dessine ma forme et à l’aide de papier calque je la recopie
3) je fais la symétrie
4) je découpe ma forme

S.Baby-Glide-and-Vibe.80_step07



 Partie 8 : L’armature

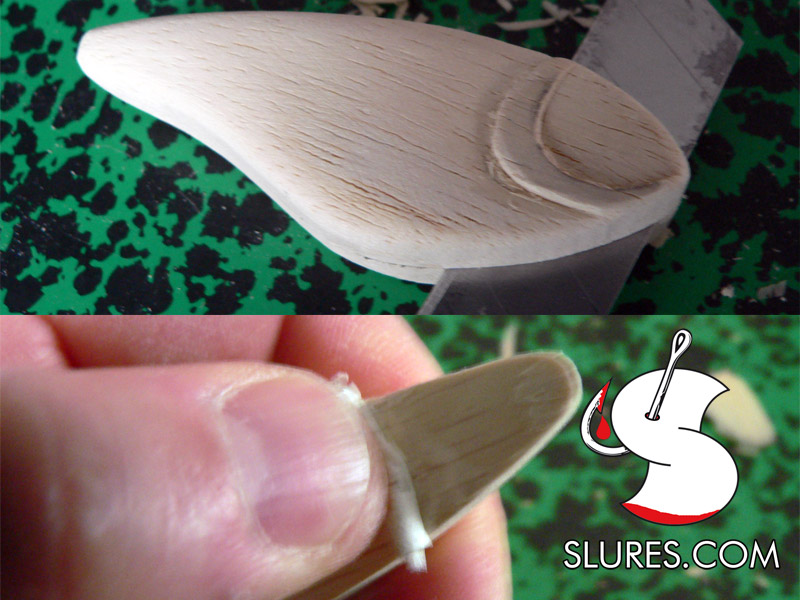

Je commence par ouvrir mon leurre en deux, pour cela je passe un lame de cuter entre mes deux parties pour décoller le scotch double face.
Ensuite avec mon pouce je fais rouler le scotch pour l’enlever.

S.Baby-Glide-and-Vibe.80_step09

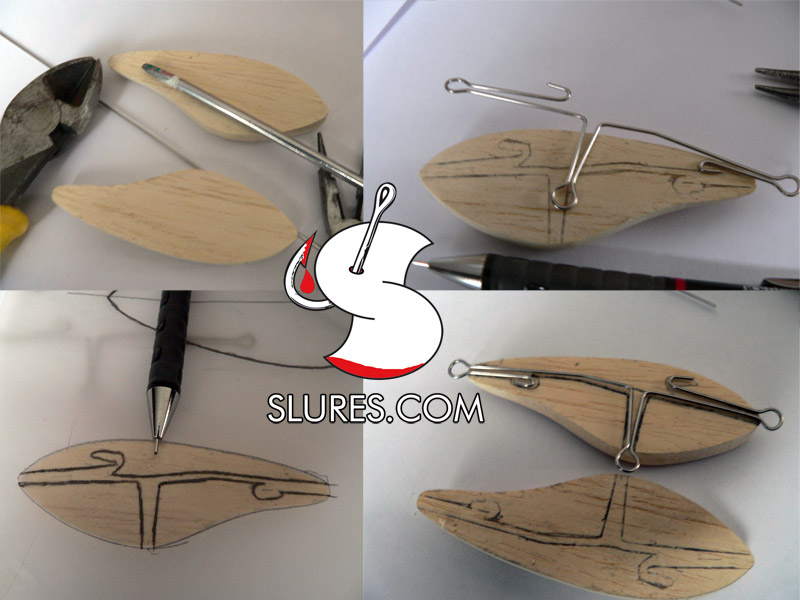

Je forme mon armature à l’aide d’une pince coupante, d’une pince à bec a bouts ronds et un tournevis du diamètre de mon œillet.

S.Baby-Glide-and-Vibe.80_step09_2

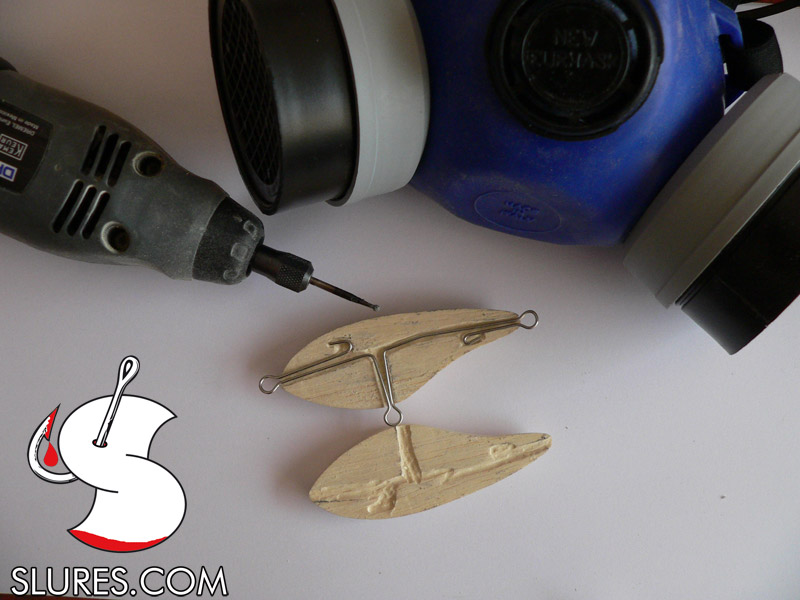

Avec une Dremel et une petite fraise à bois je creuse l’emplacement de mon armature. Attention j’utilise un masque à cartouche pour le bois pour ne pas respirer la poussière de bois et je le fais en extérieur, j’utilise le même masque pour toutes les phases de ponçage au papier verre.

S.Baby-Glide-and-Vibe.80_step09_3

Partie 9 : Le lestage

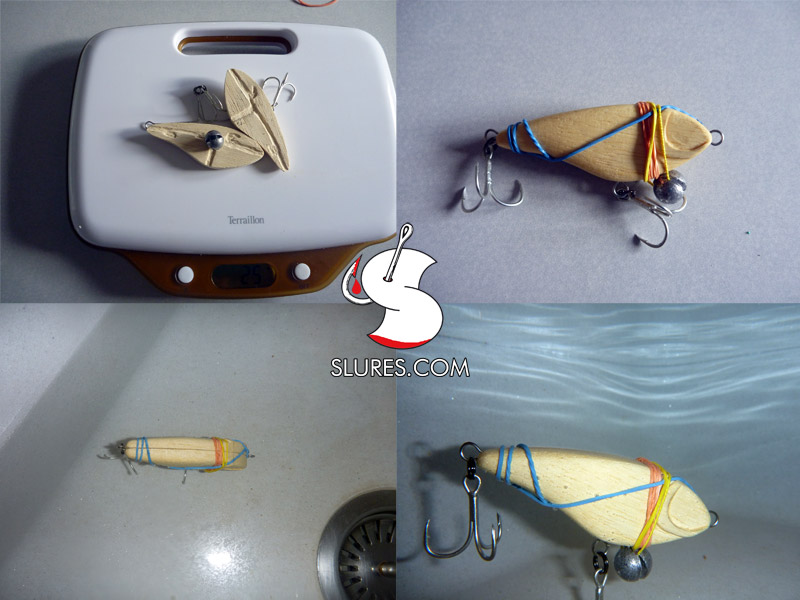

Je pèse le leurre avec son armature, plus 2 anneaux brisés Owner ainsi que 2 ST66 en 1. Le tout pèse 15gr.

Avec des élastiques je fixe mes deux parties qui enferment l’armature et deux ST66 en 1 et j’ajoute le plomb. Ici j’ai mis 10gg.
J’immerge le leurre dans mon évier, il coule 🙂

S.Baby-Glide-and-Vibe.80_step09_4

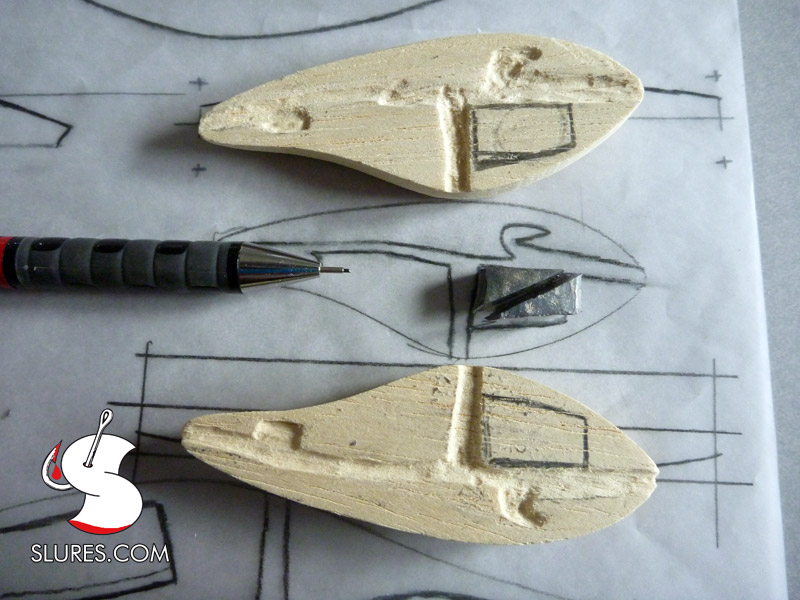

Je remplace ma boule de 10gr par un morceau de plomb de 10gr et je dispose la feuille de papier calque qui m’a servie à tracer l’emplacement de l’armature et j’y dispose mes deux plombs. Enfin je trace leurs contours au crayon, puis je duplique le tracé sur mes deux parties de bois.

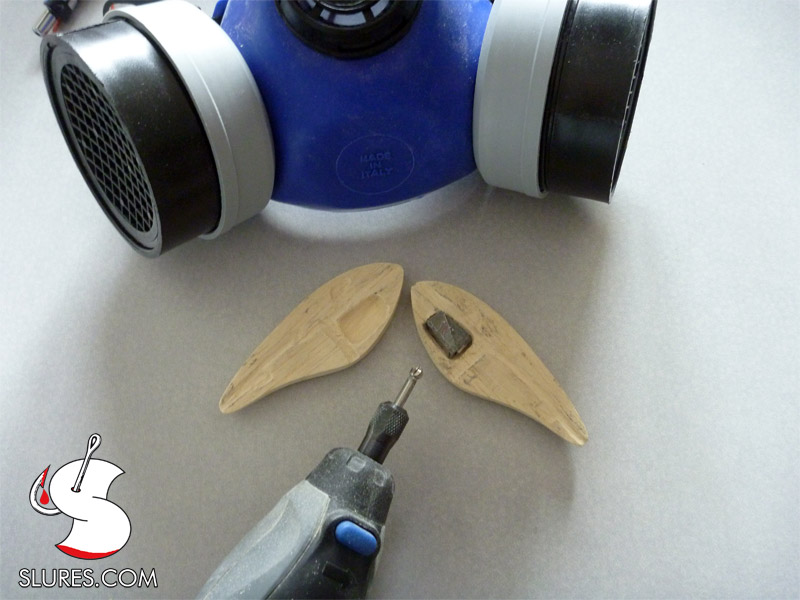

A l’aide de ma Dremel et d’une fraise à bois je creuse l’emplacement de mon lest.

S.Baby-Glide-and-Vibe.80_step09_5 S.Baby-Glide-and-Vibe.80_step09_6

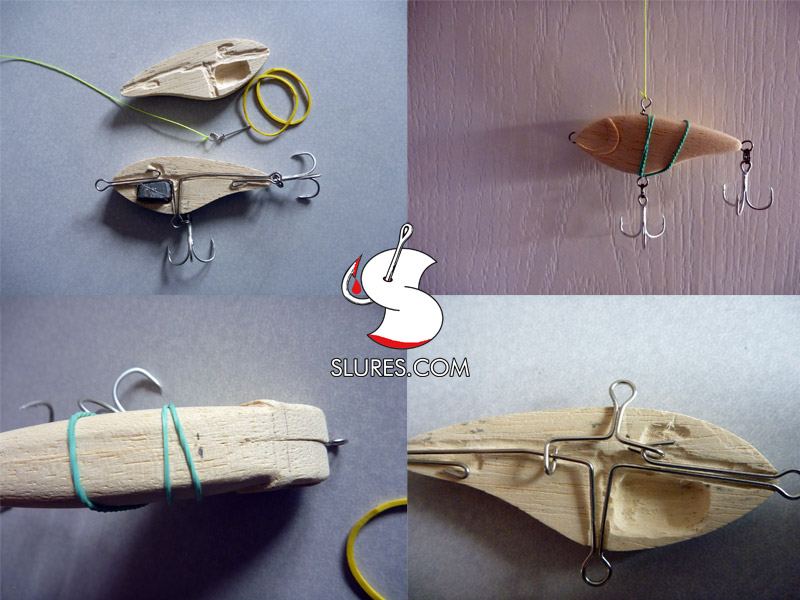

Maintenant je dois trouver le point équilibre de mon leurre pour le mode vibration, je met mon armature et je fixe le tout avec des plastics. Ensuite à l’aide d’un morceau de corde et une tige je vais chercher le point d’équilibre, en plaçant la tige entre les deux parties du leurre et en la déplaçant jusqu’à ce que mon leurre soit droit. Et enfin je marque le point avec mon crayon.

Je forme mon attache du haut et je creuse sont emplacement avec la dremel.

S.Baby-Glide-and-Vibe.80_step09_7

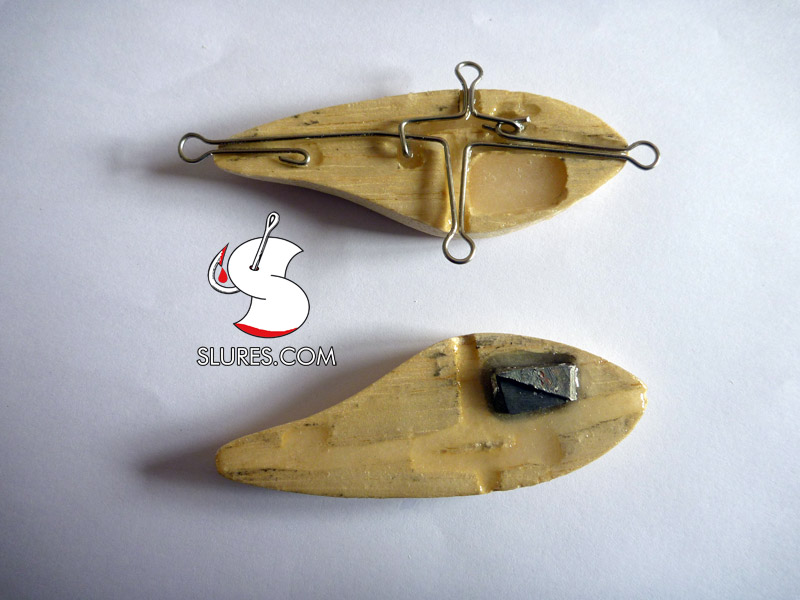

Je mélange et puis j’étale l’epoxy sur les deux partie du leurre puis j’y place mon armature et les plombs.

S.Baby-Glide-and-Vibe.80_step09_8

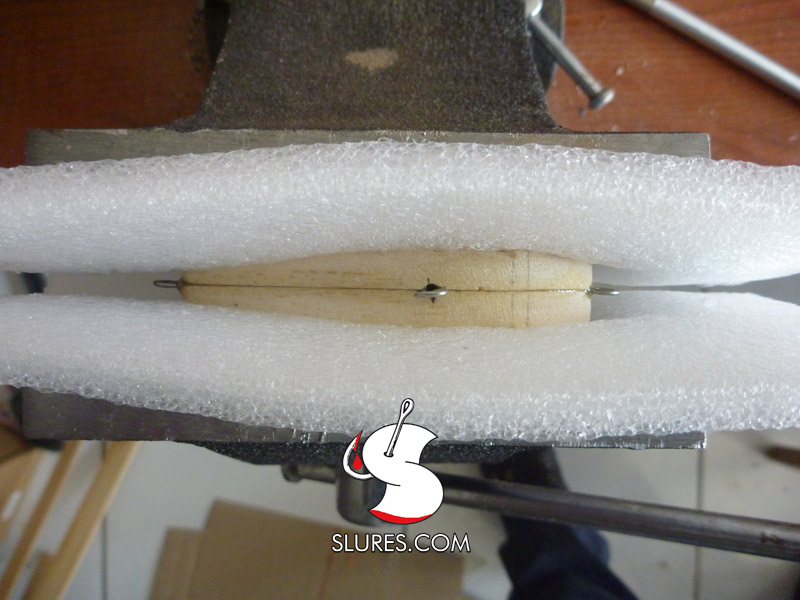

Pour terminer j’assemble le tout et je mets tout à l’étau pour laisser sécher.

S.Baby-Glide-and-Vibe.80_step09_9



Partie 10 :

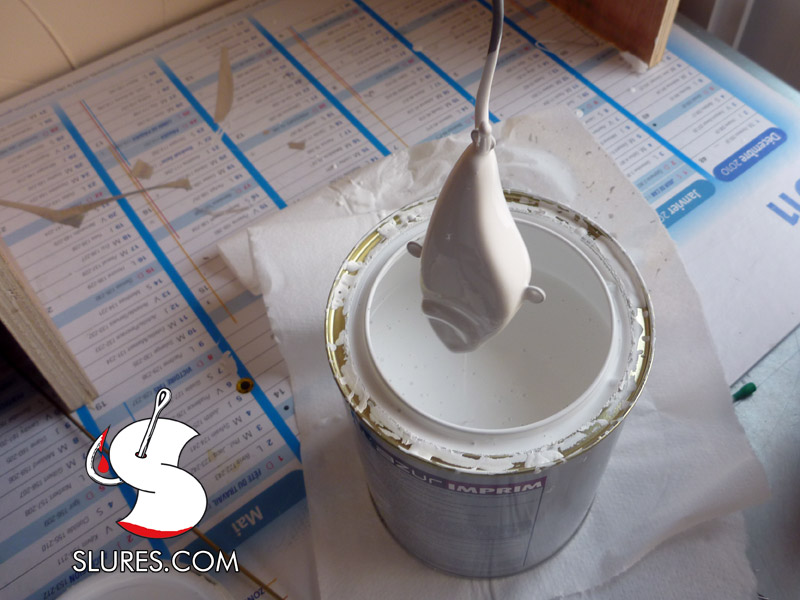

Après avoir passer un coup de papier verre pour enlever les coulures d’époxy je trempe mon leurre dans un après pour le bois blanc et je laisse sécher 24h.

S.Baby-Glide-and-Vibe.80_step10_1

Partie 11 : le foiling alu

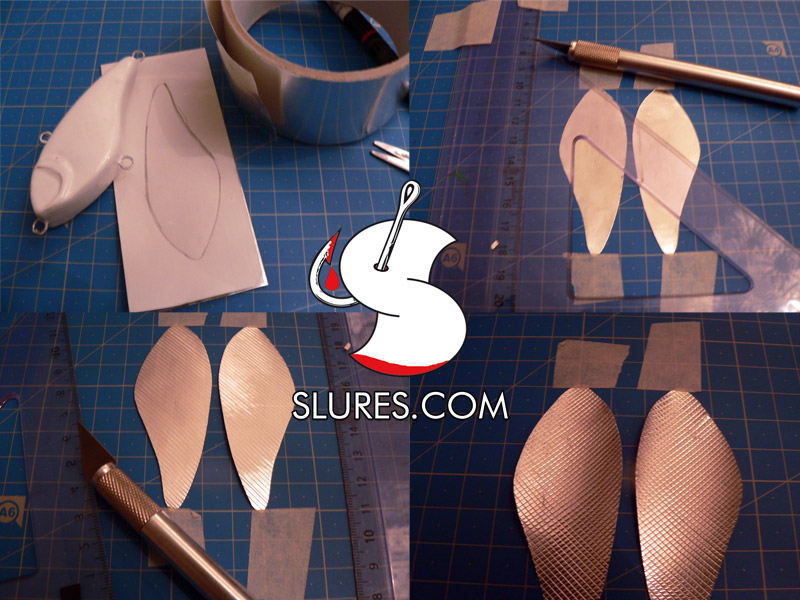

Je découpe une bande de papier aluminium adhésif de 2 fois la longueur de mon leurre et je le repli en 2 sur lui même face alu à l’intérieur. Puis je positionne mon leurre dessus et je trace son contour au crayon. Ensuite je découpe le tout et j’obtiens les deux face de mon leurre.

Je scotche les deux formes sur une feuille et je scotche cette feuille sur un support. Je positionne une règle parallèlement a me formes et je la scotche à son tour. Ensuite il me suffit, à l’aide d’une équerre, de tracer des lignes sur mes deux formes en faisant glisser cette dernière sur ma règle. J’utilise pour cela le côté non tranchant du bistouri.

J’obtiens ainsi des lignes régulières et parallèles. Pour que cela ressemble à des écailles je positionne ma règle de l’autre côté de mes formes et je recommence la même manipulation.

S.Baby-Glide-and-Vibe.80_step11

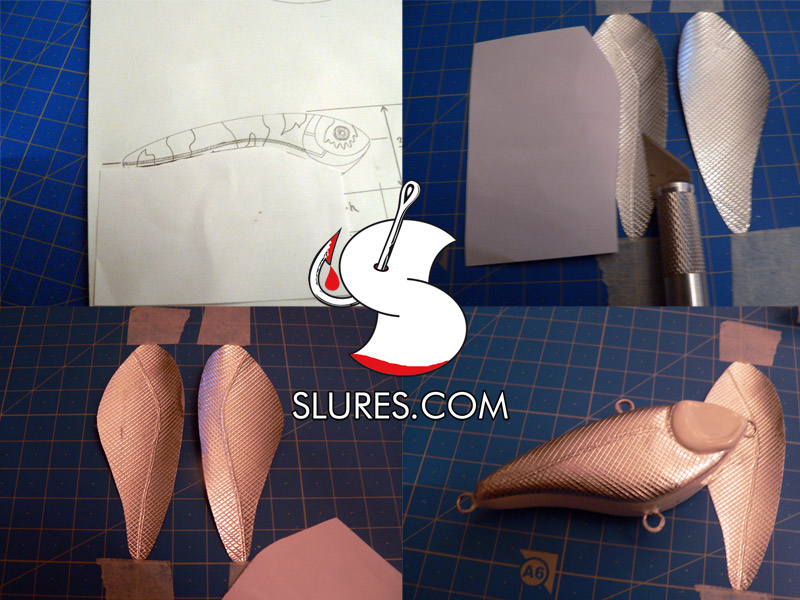

Pour faire la vague sur le milieu du foiling je vais découper un morceau de papier cartonné puis le placer sur chaque partie et faire le contour avec le bistouri. Enfin je colle le foiling sur le leurre et découpe le contour des ouïes.

S.Baby-Glide-and-Vibe.80_step11_2

Partie 12 : La peinture

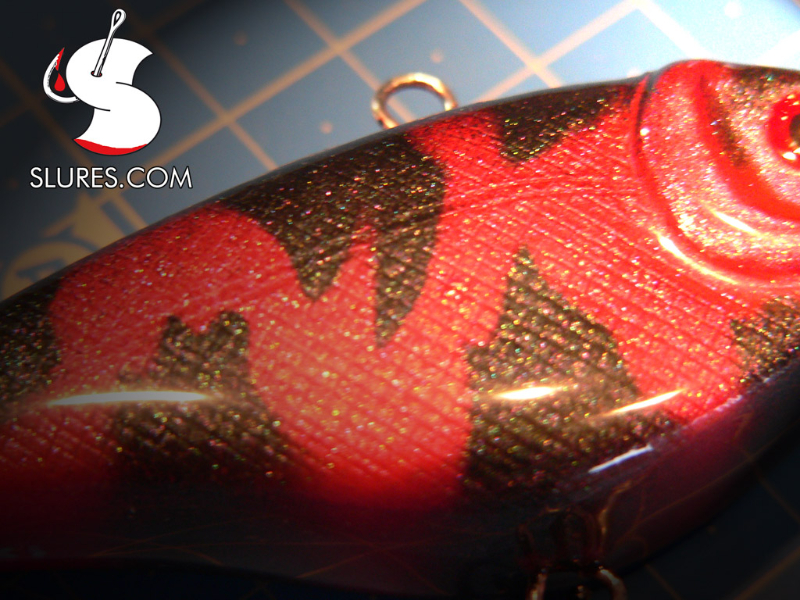

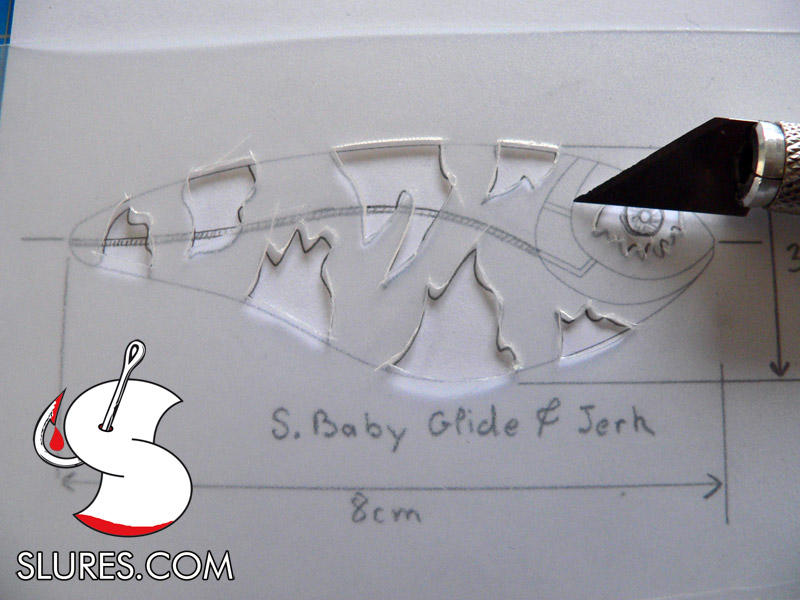

Première couche de rouge. Ensuite je découpe dans du papier transparent la forme de mes taches noires.

S.Baby-Glide-and-Vibe.80_step12

Je pose mon pochoir sur le leurre et passe ma couche de noir.

Enfin je vernis en utilisant du Diamond II de chez Katanarods avec le kit de dosage.

Voir la vidéo sur un autre leurre http://www.slures.com/s-bbj-150-step-by-step/
